印染废水多极化处理工艺

本发明涉及一种印染废水多极化处理工艺，包括工作台、沉淀装置、过滤装置与反应装置，工作台左侧上端面安装有沉淀装置，沉淀装置右端安装有过滤装置，过滤装置右端安装有反应装置，本发明通过沉淀装置、过滤装置与反应装置，使沉淀物完全排出设备，且防止沉淀物堵塞设备，甚至腐蚀设备，从而影响其使用寿命，并使排出的废水循环利用，以达到降低排放废水的目的，通过过滤板一使废水与沉淀物分离，通过橡胶条使过滤板与外壳一紧密接触，以防止沉淀物进入上方的废水中，通过橡胶弹簧控制挡板的运动，通过挡片控制废水流动，以达到废水完全经过沉淀后再进入过滤装置后不会回流至沉淀装置，通过簧片条使废水充分反应。

　　权利要求书

　　1.一种印染废水多极化处理工艺，其使用了印染废水多极化处理设备，该印染废水多极化处理设备包括工作台(1)、沉淀装置(2)、过滤装置(3)与反应装置(4)，其特征在于：采用上述印染废水多极化处理设备对废水进行处理时的具体方法如下：

　　S1、通入废水：将废水通入沉淀装置(2);

　　S2、排出沉淀：将经过S1初次反应后产生的沉淀物排出沉淀装置(2);

　　S3、过滤废水：将经过S2排出沉淀物后的废水通入过滤装置(3)进行过滤处理;

　　S4、处理废水：将经过S3过滤后的废水通入反应装置(4)进行化学反应;

　　S5、排出废水：将经过S4反应后的废水分别通入不同的收集处。

　　工作台(1)左侧上端面安装有沉淀装置(2)，沉淀装置(2)右端安装有过滤装置(3)，过滤装置(3)右端安装有反应装置(4);

　　所述沉淀装置(2)包括外壳一(21)、入水管(22)、电动伸缩杆一(23)、压板(24)、水泵(25)与挡板(26)，工作台(1)左侧上端面固定安装有外壳一(21)，外壳一(21)左侧上端安装有入水管(22)，外壳一(21)前后两侧对称安装有电动伸缩杆一(23)，电动伸缩杆上端固定安装有压板(24)，外壳一(21)左侧均匀安装有水泵(25)，外壳一(21)右侧固定安装有挡板(26);

　　所述反应装置(4)包括外壳二(41)、滑轨(42)、定位板(43)、电机(44)、簧片架(45)与输出管(46)，挡板(26)右侧固定安装有外壳二(41)，外壳二(41)前后内表面对称均匀开设有矩形凹槽，矩形凹槽内固定安装有滑轨(42)，滑轨(42)内以滑动配合的方式与定位板(43)相连接，定位板(43)中部通过电机(44)座固定安装有电机(44)，电机(44)下端输出轴通过联轴器安装有簧片架(45)，外壳二(41)前后两侧对称均匀安装有输出管(46);

　　所述挡板(26)包括过滤板二(261)、挡片(262)、电动伸缩杆二(263)、矩形板(264)与轻质簧片(265)，外壳一(21)右侧固定安装有过滤板二(261)，过滤板二(261)右端安装有挡片(262)，挡片(262)下端安装有电动伸缩杆二(263)，电动伸缩杆二(263)的开关按钮处于橡胶弹簧(244)下端，挡片(262)右端安装有矩形板(264)，矩形板(264)上均匀开设有圆柱孔，圆柱孔右侧安装有轻质弹簧(422)。

　　2.根据权利要求1所述的一种印染废水多极化处理工艺，其特征在于：所述过滤装置(3)包括外壳三(31)、环形管(32)与过滤圆板(33)，外壳一(21)右端安装有外壳三(31)，外壳三(31)左侧右端面固定与环形管(32)左端相连接，环形管(32)内均匀安装有过滤圆板(33)，环形管(32)右端固定与外壳三(31)右侧左端面相连接。

　　3.根据权利要求1所述的一种印染废水多极化处理工艺，其特征在于：所述外壳一(21)包括矩形框架(211)、矩形轨道(212)、气垫(213)与清洁板(214)，工作台(1)左侧上端面安装有矩形框架(211)，矩形框架(211)下端前后两侧对称设置有矩形板，矩形框架(211)前后两端均匀对称开设有矩形轨道(212)，矩形轨道(212)内侧安装有气垫(213)，矩形框架(211)下端安装有清洁板(214)。

　　4.根据权利要求1所述的一种印染废水多极化处理工艺，其特征在于：所述压板(24)包括过滤板一(241)、橡胶条(242)、滚轮(243)与橡胶弹簧(244)，电动伸缩杆一(23)上端固定安装有过滤板一(241)，过滤板一(241)左右两侧安装有橡胶条(242)，过滤板一(241)左右两侧均匀安装有滚轮(243)，过滤板一(241)下端安装有橡胶弹簧(244)。

　　5.根据权利要求1所述的一种印染废水多极化处理工艺，其特征在于：所述外壳二(41)上均匀对称设置有圆管，圆管内表面光滑且涂有耐腐蚀的涂料。

　　6.根据权利要求1所述的一种印染废水多极化处理工艺，其特征在于：所述滑轨(42)包括C形长板(421)、弹簧(422)与小滚珠(423)，外壳二(41)内表面开设的矩形凹槽安装有滑轨(42)，滑轨(42)内侧均匀开设有弧形凹槽，弧形凹槽内固定安装有弹簧(422)，弹簧(422)末端以滑动配合的方式与小滚珠(423)相连接。

　　7.根据权利要求1所述的一种印染废水多极化处理工艺，其特征在于：所述定位板(43)包括矩形厚板一(431)、矩形厚板二(432)、橡胶块(433)与大圆球(434)，外壳二(41)前后固定安装有矩形厚板一(431)，滑轨(42)内以滑动配合的方式与矩形厚板二(432)相连接，矩形厚板二(432)中部开设有矩形凹槽，矩形凹槽内部固定安装有橡胶块(433)，矩形厚板二(432)前后两端均匀安装有大圆球(434)。

　　8.根据权利要求1所述的一种印染废水多极化处理工艺，其特征在于：所述簧片架(45)包括齿轮一(451)、转动杆(452)、齿轮二(453)、可伸缩圆柱杆(454)与簧片条(455)，电机(44)下端输出轴通过联轴器安装有齿轮一(451)，定位板(43)中部均匀以滑动配合的方式与转动杆(452)相连接，转动杆(452)上安装有齿轮二(453)，齿轮二(453)与齿轮一(451)相啮合，转动杆(452)上下两端对称安装有可伸缩圆柱杆(454)，可伸缩圆柱杆(454)上均匀安装有簧片条(455)。

　　9.根据权利要求2所述的一种印染废水多极化处理工艺，其特征在于：所述环形管(32)左端为喇叭状开口，环形管(32)右端均匀对称设置有四个小喇叭状开口。

　　说明书

　　一种印染废水多极化处理工艺

　　技术领域

　　本发明涉及印染处理领域，具体的说是一种印染废水多极化处理工艺。

　　背景技术

　　印染废水主要是原料由蒸煮、漂洗、漂白、上浆等过程中产生的含天然杂质、脂肪以及淀粉等有机物的废水，它是洗染、印花、上浆等多道工序中产生的，含有大量染料、淀粉、纤维素、木质素、洗涤剂等有机物，以及碱、硫化物、各类盐类等无机物，污染性很强，因此在对其进行排放之前，需要对其进行处理，使其符合污水的排放标准，以防止污染环境。

　　在对印染废水进行处理的过程中，由于印染废水的成分复杂，导致在实际操作过程中，存在以下问题：

　　(1)传统的印染废水多极化处理设备在对废水进行处理时，无法将沉淀物完全排出设备，沉淀物容易堵塞设备，甚至腐蚀设备，从而导致设备使用寿命降低，且需要人工进行清理保养，提高了处理成本。

　　(2)传统的印染废水多极化处理设备在对废水进行处理时，通常将所有废水均进行处理，使其符合污水排放的标准，既浪费处理原料，又浪费水资源。

　　发明内容

　　为了弥补现有技术的不足，本发明提供了一种印染废水多极化处理工艺。

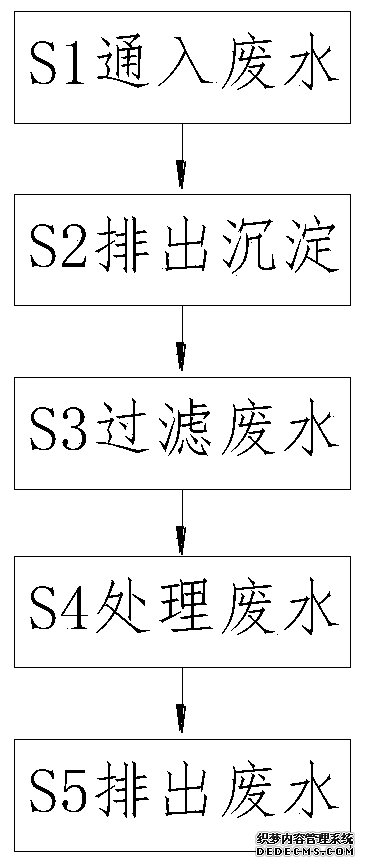

　　本发明所要解决其技术问题所采用以下技术方案来实现：一种印染废水多极化处理工艺，其使用了印染废水多极化处理设备，该印染废水多极化处理设备包括工作台、沉淀装置、过滤装置与反应装置，采用上述印染废水多极化处理设备对废水进行处理时的具体方法如下：

　　S1、通入废水：将废水通入沉淀装置;

　　S2、排出沉淀：将经过S1初次反应后产生的沉淀物排出沉淀装置;

　　S3、过滤废水：将经过S2排出沉淀物后的废水通入过滤装置进行过滤处理;

　　S4、处理废水：将经过S3过滤后的废水通入反应装置进行化学反应;

　　S5、排出废水：将经过S4反应后的废水分别通入不同的收集处。

　　工作台左侧上端面安装有沉淀装置，沉淀装置右端安装有过滤装置，过滤装置右端安装有反应装置;

　　所述沉淀装置包括外壳一、入水管、电动伸缩杆一、压板、水泵与挡板，工作台左侧上端面固定安装有外壳一，外壳一左侧上端安装有入水管，外壳一前后两侧对称安装有电动伸缩杆一，电动伸缩杆上端固定安装有压板，外壳一左侧均匀安装有水泵，外壳一右侧固定安装有挡板;通过外壳一限制压板的运动轨迹，通过电动伸缩杆一控制压板的运动，通过水泵是使外壳一内的废水快速流动，从而加速废水反应，通过挡板控制废水流入过滤装置。

　　所述反应装置包括外壳二、滑轨、定位板、电机、簧片架与输出管，挡板右侧固定安装有外壳二，外壳二前后内表面对称均匀开设有矩形凹槽，矩形凹槽内固定安装有滑轨，滑轨内以滑动配合的方式与定位板相连接，定位板中部通过电机座固定安装有电机，电机下端输出轴通过联轴器安装有簧片架，外壳二前后两侧对称均匀安装有输出管;通过滑轨限制定位板的运动轨迹，通过电机带动簧片架运动，通过簧片架运动加速废水反应速度以及使其反应充分，通过输出管使反应材料进入外壳二内。

　　所述挡板包括过滤板二、挡片、电动伸缩杆二、矩形板与轻质簧片，外壳一右侧固定安装有过滤板二，过滤板二右端安装有挡片，挡片下端安装有电动伸缩杆二，电动伸缩杆二的开关按钮处于橡胶弹簧下端，挡片右端安装有矩形板，矩形板上均匀开设有圆柱孔，圆柱孔右侧安装有轻质弹簧;通过过滤板二对废水进行进一步的过滤，通过挡片控制废水流动，通过矩形板与轻质弹簧配合使废水流入过滤装置后不会回流至沉淀装置。

　　作为本发明的一种优选技术方案，所述过滤装置包括外壳三、环形管与过滤圆板，外壳一右端安装有外壳三，外壳三左侧右端面固定与环形管左端相连接，环形管内均匀安装有过滤圆板，环形管右端固定与外壳三右侧左端面相连接;通过环形管与过滤圆板相配合使废水再次进行处理过滤，以达到进入反应装置的标准。

　　作为本发明的一种优选技术方案，所述外壳一包括矩形框架、矩形轨道、气垫与清洁板，工作台左侧上端面安装有矩形框架，矩形框架下端前后两侧对称设置有矩形板，矩形框架前后两端均匀对称开设有矩形轨道，矩形轨道内侧安装有气垫，矩形框架下端安装有清洁板;通过矩形轨道与气垫降低压板与矩形框架之间的摩擦力，通过清洁板对压板下表面进行清洁。

　　作为本发明的一种优选技术方案，所述压板包括过滤板一、橡胶条、滚轮与橡胶弹簧，电动伸缩杆一上端固定安装有过滤板一，过滤板一左右两侧安装有橡胶条，过滤板一左右两侧均匀安装有滚轮，过滤板一下端安装有橡胶弹簧;通过过滤板一使废水与沉淀物分离，通过橡胶条使过滤板与外壳一紧密接触，以防止沉淀物进入上方的废水中，通过滚轮使过滤板水平运动，通过橡胶弹簧控制挡板。

　　作为本发明的一种优选技术方案，所述外壳二上均匀对称设置有圆管，圆管内表面光滑且涂有耐腐蚀的涂料;通过内表面光滑且涂有涂料的圆管使原料进入外壳二更加顺利，且提高其使用寿命。

　　作为本发明的一种优选技术方案，所述滑轨包括C形长板、弹簧与小滚珠，外壳二内表面开设的矩形凹槽安装有滑轨，滑轨内侧均匀开设有弧形凹槽，弧形凹槽内固定安装有弹簧，弹簧末端以滑动配合的方式与小滚珠相连接;通过C形长板限制定位板的运动轨迹，通过弹簧与小滚珠减小定位板与C形长板之间的摩擦力。

　　作为本发明的一种优选技术方案，所述定位板包括矩形厚板一、矩形厚板二、橡胶块与大圆球，外壳二前后固定安装有矩形厚板一，滑轨内以滑动配合的方式与矩形厚板二相连接，矩形厚板二中部开设有矩形凹槽，矩形凹槽内部固定安装有橡胶块，矩形厚板二前后两端均匀安装有大圆球;通过橡胶块与大圆球相配合减小定位板与外壳二之间的摩擦力。

　　作为本发明的一种优选技术方案，所述簧片架包括齿轮一、转动杆、齿轮二、可伸缩圆柱杆与簧片条，电机下端输出轴通过联轴器安装有齿轮一，定位板中部均匀以滑动配合的方式与转动杆相连接，转动杆上安装有齿轮二，齿轮二与齿轮一相啮合，转动杆上下两端对称安装有可伸缩圆柱杆，可伸缩圆柱杆上均匀安装有簧片条;通过齿轮一与齿轮二相配合使所有可伸缩圆柱杆进行转动，通过簧片条使废水充分反应。

　　作为本发明的一种优选技术方案，所述环形管左端为喇叭状开口，环形管右端均匀对称设置有四个小喇叭状开口;通过左右两端不同直径与数目的喇叭状开口，控制进入过滤装置与反应装置的废水流量。

　　与现有技术相比，本发明具有以下优点：

　　1.本发明提供的印染废水多极化处理工艺，通过沉淀装置、过滤装置与反应装置，使沉淀物完全排出设备，且防止沉淀物堵塞设备，甚至腐蚀设备，从而影响其使用寿命，并使排出的废水循环利用，以达到降低排放废水的目的。

　　2.本发明通过设置的沉淀装置，通过过滤板一使废水与沉淀物分离，通过橡胶条使过滤板与外壳一紧密接触，以防止沉淀物进入上方的废水中，通过滚轮使过滤板水平运动，通过橡胶弹簧控制挡板的运动，以达到废水完全经过沉淀后再进入过滤装置。

　　3.本发明通过设置的沉淀装置，通过过滤板二对废水进行进一步的过滤，通过挡片控制废水流动，通过矩形板与轻质弹簧配合使废水流入过滤装置后不会回流至沉淀装置。

　　4.本发明通过设置的过滤装置，通过环形管与过滤圆板相配合使废水再次进行处理过滤，以达到进入反应装置的标准，通过左右两端不同直径与数目的喇叭状开口，控制进入过滤装置与反应装置的废水流量。

　　5.本发明通过设置的反应装置，通过C形长板限制定位板的运动轨迹，通过弹簧与小滚珠减小定位板与C形长板之间的摩擦力，通过齿轮一与齿轮二相配合使所有可伸缩圆柱杆进行转动，通过簧片条使废水充分反应。
